Zakaj bi za svoje industrijske aplikacije izbrali ventil za lovski metulj?

V svetu nadzora tekočine so ventili v središču vsakega industrijskega sistema. Določijo, kako dobro delujejo cevovodi, kako varno delujejo procesi in kako učinkovito prihranijo energijo in vire. Med številnimi vrstami ventilovVentil za metuljIzstopa kot vsestranska, stroškovno učinkovita in zanesljiva rešitev za srednje in obsežne operacije. Njegova edinstvena zasnova in robustna zmogljivost omogočata, da je primerna za oskrbo z vodo, čiščenje odpadne vode, kemične industrije, elektrarne in sisteme HVAC.

Ta članek podrobno gleda na delovna načela, specifikacije, prednosti in aplikacije ventila Lug Butterfly, hkrati pa poudarja, zakaj toliko podjetij, vključno s partnerstvom sTianjin Milestone Valve Company, raje to vrsto ventila v svojih cevovodih.

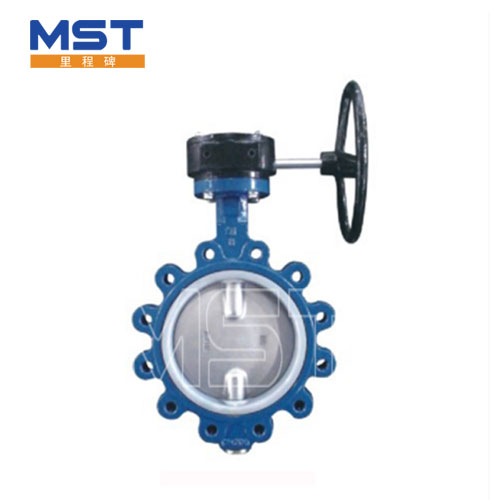

Kaj je ventil za lovski metulj?

Vzpolnčni ventil za metulje je ventil za četrtletje, ki je zasnovan za uravnavanje ali izolacijo pretoka tekočine znotraj cevovodov. Odlikuje ga njegova "lug" dizajn, ki ima na obeh straneh telesa ventila navojne vložke. Ta konstrukcija omogoča, da se ventil pritrdi neposredno pri prirobnicah, kar omogoča enostavno namestitev in odstranjevanje, ne da bi motili celoten sistem cevovodov.

Zaradi te funkcije je ventil za lov metulja zelo praktičen za sisteme, ki zahtevajo pogosto vzdrževanje, kjer bo morda treba eno stran cevovoda odklopiti, ne da bi to vplivalo na drugo.

Ključne funkcije in načelo delovanja

Delovno načelo zaklopa za metulj je enostavno, vendar učinkovito:

• Deluje z gibanjem za četrtino.

• Krožni disk, nameščen na sredini cevi, se vrti okoli navpične osi, da bi nadzoroval tok.

• Ko je ročaj ali aktuator obrnjen za 90 stopinj, se disk v celoti odpre ali zapre prehod.

• Ventil je lahko tudi na nastavitev na vmesne položaje, kar omogoča natančno regulacijo pretoka.

Ta zasnova minimizira odpornost, zmanjša padec tlaka in prinaša zanesljivo tesnjenje, če je seznanjen s kakovostnimi sedeži elastomera.

Parametri izdelka za ventil

Spodaj so splošni parametri, ki prikazujejo tehnične zmogljivosti standardnega ventila za lov:

Glavne specifikacije

• Razpon velikosti: DN50 - DN1200 (2 " - 48")

• Ocena tlaka: PN10, PN16, ANSI 150

• Telesni material: Lito železo, duktilno železo, ogljikovo jeklo, nerjavno jeklo

• Disk material: Duktilno železo, nerjavno jeklo, aluminijasto bronasto, disk z najlonskim prevleko

• Sedežni material: EPDM, NBR, PTFE, Viton

• Vrsta povezave: Vlečen tip z navojnimi vložki

• Metoda delovanja: Ročni ročica, menjalnik, električni aktuator, pnevmatski aktuator

• Temperaturno območje: -20 ° C do +200 ° C (odvisno od sedežnega materiala)

• Aplikacija: Voda, olje, plin, gnojenja, kemične tekočine

Tabela tehničnih parametrov

Prednosti zaklopka

1. Prilagodljiva namestitev- lahko namestite na koncu cevovoda, ne da bi potrebovali cevovodi na nižji stopnji.

2. Enostavno vzdrževanje- Omogoča servisiranje ene strani sistema, ne da bi zaprli celotno črto.

3. Stroškovno učinkovit- lažji in bolj kompaktni od vrat ali globusov ventili, kar zmanjšuje tako materialne kot namestitvene stroške.

4. Trajnost- Z materiali, kot sta duktilno železo in nerjavno jeklo, ventil zdrži tlak, temperaturna nihanja in jedko okolje.

5. Tesno tesnjenje-Napredni materiali za sedeže zagotavljajo tesno izklop, tudi pod zahtevnimi pogoji.

6. Vsestranskost- Primerno za čisto vodo, odpadno vodo, nafto, plin in blage kemikalije.

Uporaba ventila za lov

Ventil za metulje ima obsežne aplikacije v različnih panogah:

• Dobava vode in čiščenje odpadne vode- Omogoča zanesljivo zaustavitev in nadzor v komunalnih vodnih in kanalizacijskih sistemih.

• HVAC sistemi- Uporablja se za uravnavanje ohlajene cevovode in tople vode.

• Kemična industrija- Ravna z blagimi korozivnimi tekočinami zaradi sedežev PTFE in Vitona.

• Elektrarne- igra vlogo pri kroženju hladilne vode in pomožnih storitvah.

• Morska industrija- Lahka konstrukcija je primerna za sisteme na krovu.

Vsestranskost tega ventila je eden najpogostejših izdelkov inženirjev in vodje projektov po vsem svetu.

Primerjava z drugimi vrstami ventilov

Pogosta vprašanja o ventilu za lov

V1: Kaj naredi zaklopni ventil metulja, ki se razlikuje od ventila za metulje?
Vzponci za metulje ima navojne vložke (vdolbine), ki omogočajo, da se ventil pritrdi neposredno pri prirobnici, kar omogoča, da se ena stran cevovodi odklopi, ne da bi motil drugo. V nasprotju s tem je treba pred odstranitvijo zaprti celotno črto.

V2: Ali se lahko za uporabo z visokim pritiskom uporabi zaklopni ventil za lov?
Na splošno so ventili za trajanje metuljev zasnovani za srednje tlačne sisteme (PN10-PN16 ali ANSI 150). Za večje pritiske bodo morda potrebni specializirani materiali in ojačane zasnove, vendar v večini industrijskih cevovodov zadostuje njihovo ravnanje s pritiskom.

V3: Kako sedežni material vpliva na delovanje ventila za lov?
Sedež material neposredno vpliva na temperaturno odpornost, tesnjenje lastnosti in združljivost z mediji. Na primer, EPDM je idealen za vodo, PTFE je prednostna za kemikalije, Viton pa dobro deluje z višjimi temperaturami. Izbira pravilnega sedeža zagotavlja dolgoročno zanesljivost.

V4: Zakaj bi moral izbrati Tianjin Milestone Valve Company za lug metuljčke za ventile?
Tianjin Milestone Valve Company ima dolgoletno znanje na področju proizvodnje ventilov, ki ponuja močne modele, premium materiale in prilagodljive možnosti. Njihovi zaklopki metuljev se pogosto uporabljajo pri občinskih, industrijskih in morskih projektih, kar dokazuje tako trajnost kot učinkovitost.

Zaključek

TheVentil za metuljZdružuje učinkovitost, trajnost in praktičnost, zaradi česar je nepogrešljiva izbira za sodobne industrijske sisteme. Njegova enostavnost namestitve, sposobnost izolacije ene strani linije in stroškovno učinkovit dizajn prispevajo k njegovemu naraščajočemu povpraševanju na svetovnih trgih.

Če razmišljate o zanesljivi rešitvi za vaše plinovodne sisteme, vlagajte v kakovostne ventile izTianjin Milestone Valve Companyzagotavlja tako uspešnost kot dolgoročno vrednost.

Za poizvedbe, tehnična posvetovanja ali množična naročila vas prosimostik Tianjin Milestone Valve Company- zaupanja vredno ime v proizvodnji in dobavi ventilov.
