Zakaj se povratni ventili štejejo za ključne avtomatske komponente v sistemih za nadzor industrijskih tekočin?

V sistemih za nadzor industrijskih tekočin,kontrolni ventiliso ključne avtomatske komponente, zasnovane za preprečevanje nenamernega povratnega toka medija, zaščito opreme, kot so črpalke in motorji, in zagotavljanje stabilnosti industrijskih procesov. Kot profesionalni proizvajalec z naprednimi proizvodnimi zmogljivostmi in globalnimi izvoznimi izkušnjami,Tianjin Milestone Valve Companyse osredotoča na zagotavljanje visokozmogljivih povratnih ventilov in drugih industrijskih ventilov za izpolnjevanje različnih industrijskih potreb. Torej, ali razumete povratne ventile?

Kaj je povratni ventil?

A povratni ventilje avtomatski ventil, katerega zapiralni del (krožni ventilski disk) deluje pod lastno težo in pritiskom tekočine. Njegova primarna funkcija je preprečiti povratni tok medija, zaradi česar je nepogrešljiva komponenta v sistemih za transport tekočin v različnih panogah. Za razliko od ročnih ali polavtomatskih ventilov povratni ventili ne potrebujejo zunanjega vira energije – njihovo delovanje v celoti poganja dinamični tlak samega medija, kar zagotavlja sprotno in zanesljivo preprečevanje povratnega toka.

Osnovne funkcije povratnih ventilov

Preprečevanje povratnega toka medija: To je najbolj osnovna funkcija. V cevovodnih sistemih povratni ventili preprečujejo povratni tok medija, ko sistemski tlak pade, s čimer se izognejo prekinitvam proizvodnje.

Zaščita črpalk in pogonskih motorjev: povratni tok lahko povzroči vzvratno vožnjo črpalk, kar lahko poškoduje notranje komponente in preobremeni pogonski motor, kar povzroči drage izpade. Nepovratni ventili se zaprejo takoj po povratnem toku, kar odpravi to tveganje.

Varno praznjenje medijev iz vsebnikov: V skladiščnih rezervoarjih ali tlačnih posodah povratni ventili nadzorujejo enosmerni pretok medija, kar zagotavlja varno praznjenje in preprečuje povratni tok ali kontaminacijo sifona.

Varna izolacija: protipovratni ventili se uporabljajo v povezavi z zapornimi ventili za oblikovanje dvojnega zaščitnega sistema. Na primer, v visokotlačnih cevovodih povratni ventili preprečujejo povratni tok, medtem ko zaporni ventili omogočajo ročno izolacijo za vzdrževanje, s čimer se izboljša splošna varnost sistema.

Vrste povratnih ventilov: dvižni in nihajni ventili

Na podlagi gibanja diska ventila se protipovratni ventili v glavnem delijo na dvižne protipovratne ventile in nihajne povratne ventile. Vsak tip ima svoje edinstvene strukturne značilnosti in scenarije uporabe, primerne za različne industrijske potrebe.

Dvižni kontrolni ventil

Struktura dvižnega povratnega ventila je podobna strukturi zapornega ventila, vendar nima stebla ventila, ki poganja kolut ventila. Plošča ventila se premika navpično (gor in dol) vzdolž sedeža ventila za nadzor pretoka.

Načelo delovanja

Postopek odpiranja: Ko medij teče od vstopnega konca (spodnja stran) do izstopnega konca (zgornja stran), vstopni tlak potisne kolut ventila navzgor, pri čemer premaga skupni upor lastne teže koluta ventila in trenja toka. To dvigne kolut ventila s sedeža ventila, kar omogoča nemoten pretok medija.

Postopek zapiranja: Če poskuša medij teči nazaj, vzvratni tlak potisne kolut ventila navzdol. Nato pod lastno težo in povratnim tlakom disk ventila trdno pritisne na sedež ventila, zatesni cevovod in prepreči povratni tok.

Ključne prednosti

Hiter odziv pri zapiranju, idealen za sisteme s pogostimi spremembami tlaka.

Visoka natančnost tesnjenja, ko je zaprta, primerna za medije z nizkimi zahtevami glede puščanja.

Tipične aplikacije

Sistemi za oskrbo z vodo in odvodnjavanje.

Cevovodi za napajalno vodo kotlov in parni sistemi v elektrarnah.

Panoge lahke industrije, ki zahtevajo izjemno visoko čistost medija.

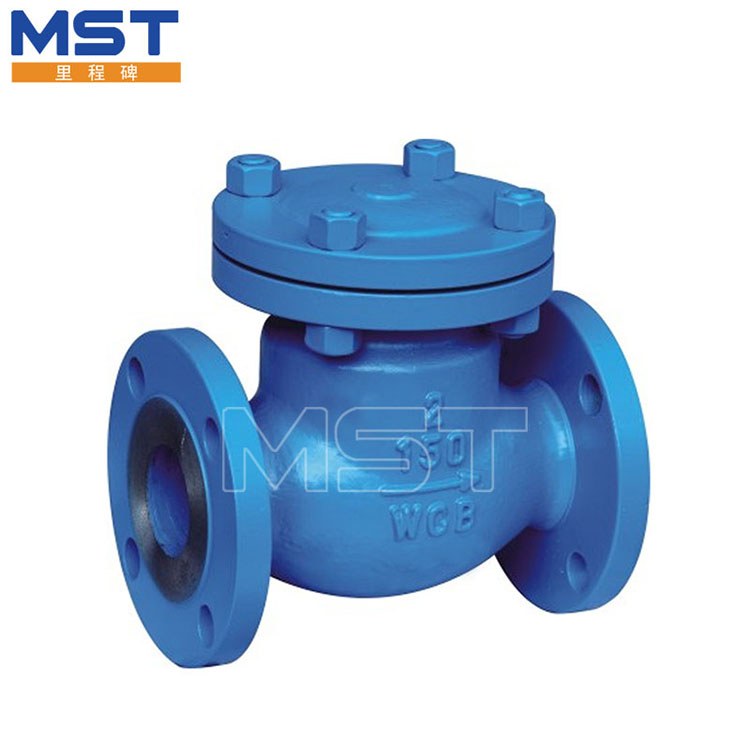

Vrtni povratni ventil

Kontrolni ventil nihajne vrste ima disk, ki je nagnjen in nameščen na vrtljivo os (običajno se nahaja blizu sedeža ventila). Disk niha okoli te osi, da se odpre ali zapre, namesto da bi se premikal navpično.

Načelo delovanja

Postopek odpiranja: Ko medij teče v smeri naprej, njegov pritisk potisne disk, da zaniha stran od sedeža ventila, kar ustvari prehod za medij. Kot nihanja diska je določen s hitrostjo pretoka medija – višji pretoki povzročijo večji kot odpiranja, kar zmanjša upor pretoka.

Postopek zapiranja: Ko pride do povratnega toka, vzvratni srednji tlak potisne disk, da se zasuka nazaj proti sedežu ventila. Disk nato zatesni sedež pod povratnim pritiskom in ustavi povratni tok. Načelo delovanja je podobno povratnemu ventilu tipa Lift, vendar nihajno gibanje zmanjša udarno silo med zapiranjem, kar podaljša življenjsko dobo ventila.

Ključne prednosti

Nizek upor proti pretoku, zaradi česar je primeren za cevovode velikega premera ali sisteme z visokim pretokom.

Preprosta struktura, enostavno vzdrževanje in močna prilagodljivost medijem z majhnimi nečistočami (npr. odpadna voda, surova nafta).

Tipične aplikacije

Naftovodi in plinovodi.

Sistemi toplotne oskrbe.

Metalurška industrija.
